ESD案例分享——GDT妙用
在大多數網關產品中，RJ45既需要做浪涌防護，也需要做ESD防護，偶爾也會遇上浪涌與ESD防護難以兼顧的情況。昨天一個客戶的項目恰巧遇上了，今天正好分享給有興趣的朋友。
▲圖1

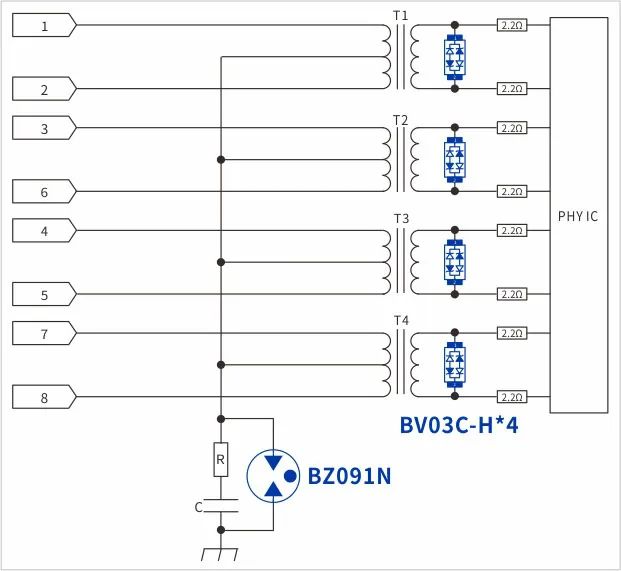

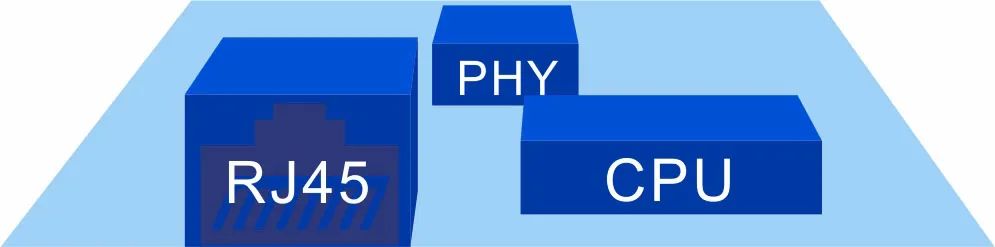

網口防護電路大致如（圖1），客戶初級側共模浪涌采用90V的GDT——BZ091N，次級采用低容BV03C-H做差模防護，抑制浪涌或ESD電壓尖峰。 客戶反饋共模浪涌10/700us 6kV測試可以通過，端口ESD空氣15KV測試設備死機需重啟。通過溝通得知，板子面積較小空間受限，CPU與phy都靠近RJ45端口，布局大致如（圖2）。
